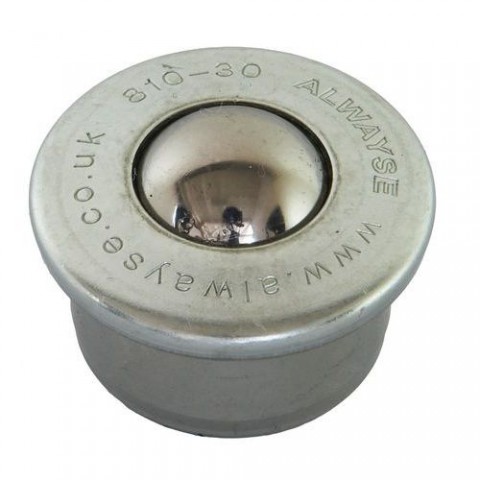

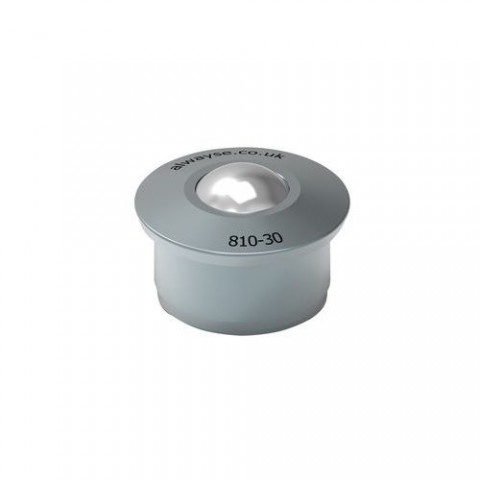

Kuličková kladka, s přírubou, 30 mm

Kuličková kladka, s přírubou, 30 mm

Kuličková kladka k nasouvání, vhodná k manipulaci s předměty. Otvor pro odchod nečistot, upevňování pomocí CL prvku. Minimální objednávka 10 ks.

- nosnost: 350 kg
- průměr koule: 30 mm

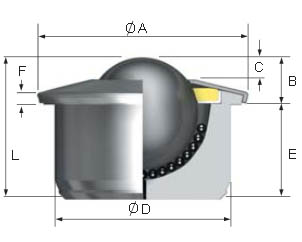

- průměr příruby (A): 55 mm
- přesah příruby nad stolem (B): 13,8 mm
- přesah koule nad přírubou (C): 5,5 mm
- průměr pouzdra (D): 45 mm
- výška pouzdra (E): 23 mm
- tloušťka příruby (F): 5 mm
- celková výška (L): 36,8 mm
- materiál: ocel
- hmotnost: 370 g

Výpis parametrů

Materiál lišty:ocel | Hmotnost:370 | Max. zatížení:350 | Výška:36.8 | Technické údaje:Rozměry A (mm): 55 ; Rozměry B (mm): 8.3 ; Rozměry E (mm): 23 ; Rozměry F (mm): 5 ; Rozměry C (mm): 5.5 ; Rozměry D (mm): 45 | Catalog Page:125 | StepId:ITG2638815

Rozšiřující informace:

Stanovení potřebné nosnosti kladek: za předpokladu, že rovina pod břemenem je do takové míry nepřesná, že břemeno se dotýká pouze ve třech bodech, se určí max. zatížení vydělením hmotnosti břemene číslem 3. Počet uvažovaných nosných kladek se zvyšuje s větší přesností rovinnosti. Nosnost kladek použitých jako pojezdové kolo je poloviční.

Stanovení rozteče kladek: Určí se vydělením nejužšího rozměru půdorysu číslem 3,5 což zajistí, že v každém směru půdorysu budou pod břemenem v každém okamžiku posunu minimálně 3 kladky.

Provedení kladek: Ocelové pouzdro, nosná kulička uložená v pánvi na malých nosných kuličkách. Materiál kladek: Nosná koule - CrC ocel 60-66 HRC Kuličky - CrC ocel 60-66 HRC Těles - Ocel pozinkovaná
