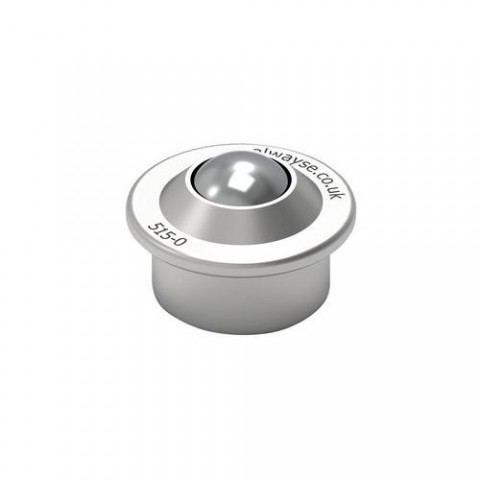

Kuličková kladka s přírubou pro nasouvání, 15 mm

Kuličková kladka s přírubou pro nasouvání, 15 mm

Nasouvací kuličková kladka vhodná k manipulaci s materiálem. Otvor pro odchod nečistot. Upevnění pomocí pružných CL prvků. Minimální objednávka 10 ks.

- nosnost: 60 kg
- průměr koule: 15 mm

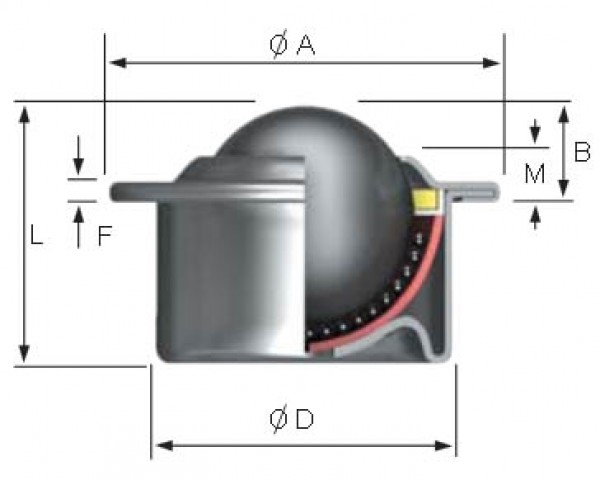

- průměr příruby (A): 31 mm
- přesah příruby nad stolem (B): 9,5 mm
- průměr pouzdra (D): 24 mm
- tloušťka příruby (F): 2,8 mm
- (M): 6,3 mm
- celková výška (L): 21 mm
- materiál: ocel
- hmotnost: 43 g

Rozšiřující informace:

Stanovení potřebné nosnosti kladek: za předpokladu, že rovina pod břemenem je do takové míry nepřesná, že břemeno se dotýká pouze ve třech bodech, se určí max. zatížení vydělením hmotnosti břemene číslem 3. Počet uvažovaných nosných kladek se zvyšuje s větší přesností rovinnosti. Nosnost kladek použitých jako pojezdové kolo je poloviční.

Stanovení rozteče kladek: Určí se vydělením nejužšího rozměru půdorysu číslem 3,5 což zajistí, že v každém směru půdorysu budou pod břemenem v každém okamžiku posunu minimálně 3 kladky.

Provedení kladek: Ocelové pouzdro, nosná kulička uložená v pánvi na malých nosných kuličkách. Materiál kladek: Nosná koule - CrC ocel 60-66 HRC Kuličky - CrC ocel 60-66 HRC Těles - Ocel pozinkovaná
