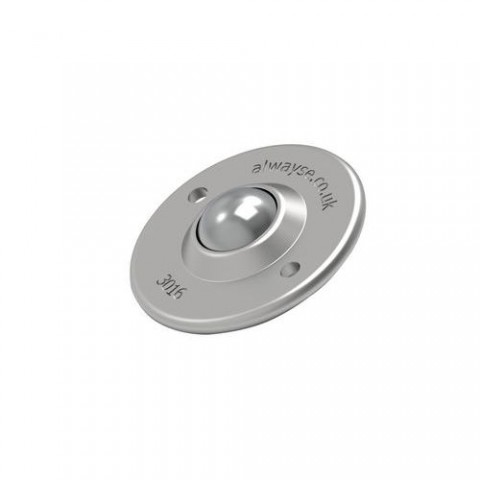

Kladka kuličková, k přišroubování, průměr 15 mm

Kladka kuličková, k přišroubování, průměr 15 mm

Kuličková kladka k sestavování ploch pro manipulaci s materiálem. Lze využít i jako pojezdová kola. Minimální objednávka 10 ks.

- nosnost: 12 kg (koulí nahoru); 6 kg (koulí dolů)
- průměr koule: 15 mm
- průměr příruby (A): 41,3 mm
- přesah příruby nad stolem (B): 10,2 mm
- přesah koule nad přírubou (C): 4 mm
- průměr pouzdra (D): 22,2 mm
- výška pouzdra (E): 8,3 mm
- tloušťka příruby (F): 3,2 mm
- rozteč upínacích otvorů (G): 30 mm
- průměr díry pro upevnění (H): 3,5 mm
- celková výška (L): 18,5 mm
- průměr pouzdra pro zabudování (O): 23 mm
- materiál: ocel
- hmotnost: 45 g

Výpis parametrů

Materiál kuličky:Ocel | Hmotnost:45 | Max. zatížení:12 | Výška:18.5 | Technické údaje:Rozměry H (mm): 3.5 ; Rozměry B (mm): 6.2 ; Rozměry A (mm): 41.3 ; Rozměry D (mm): 22.2 ; Rozměry E (mm): 8.3 ; Rozměry G (mm): 30 ; Rozměry F (mm): 3.2 ; Rozměry C (mm): 4 | Catalog Page:124 | StepId:ITG2638819 | O kuličky:15

Rozšiřující informace:

Stanovení potřebné nosnosti kladek: za předpokladu, že rovina pod břemenem je do takové míry nepřesná, že břemeno se dotýká pouze ve třech bodech, se určí max. zatížení vydělením hmotnosti břemene číslem 3. Počet uvažovaných nosných kladek se zvyšuje s větší přesností rovinnosti. Nosnost kladek použitých jako pojezdové kolo je poloviční.

Stanovení rozteče kladek: Určí se vydělením nejužšího rozměru půdorysu číslem 3,5 což zajistí, že v každém směru půdorysu budou pod břemenem v každém okamžiku posunu minimálně 3 kladky.

Provedení kladek: Ocelové pouzdro, nosná kulička uložená v pánvi na malých nosných kuličkách. Materiál kladek: Nosná koule - CrC ocel 60-66 HRC Kuličky - CrC ocel 60-66 HRC Těles - Ocel pozinkovaná
